Apache FlinkでCEPを実現 ~イベント時刻とグルーピング~

こんにちは、阪本です。
前回に引き続き、Apache FlinkでCEP(Complex Event Processing)の実現方法について紹介します。

イベントの時刻は何を基準にするか

CEPをやるからには、イベントの時刻はとっても重要です。
Flinkでは、次の3つのいずれかの基準を、StreamExecutionEnvironmentに対して指定します。

意味
ProcessingTime Flinkがそれぞれの操作でイベントを処理した時刻
EventTime イベントが発生した時刻(別途、どの値を使用するか指定が必要)
IngestionTime Flinkがイベントを受信した時刻

これらはいずれもTimeCharacteristic enumのメンバです。
EventTimeは、Sourceで発生した時刻を基準にすることができるため、現実世界に忠実ではありますが、その分レイテンシは大きくなります。
その分、ProcessingTimeは忠実性に欠けますが、シンプルで高速です。
場合によって使い分けましょう。
今回はProcessingTimeを使うことにします。

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setStreamTimeCharacteristic(TimeCharacteristic.ProcessingTime);

ウィンドウ処理のためのWatermark

イベントの時刻をEventTimeにすると、Flinkが処理するイベントが「イベントの時刻」順になっていない可能性があります。
そうすると、ウィンドウ処理を行う際、どこまで読み込めばウィンドウの区切りを行ってよいかが判別できなくなってしまいます。

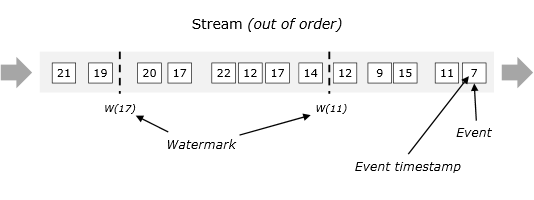

その問題を解消するために、FlinkではWatermarkという仕組みを入れています。

f:id:acro-engineer:20170511092838p:plain
https://ci.apache.org/projects/flink/flink-docs-release-1.2/dev/event_time.htmlから引用)

Watermarkをどのように入れるかは、DataStreamのassignTimestampsAndWatermarksメソッドで指定します。
たとえば、Flinkに含まれているIngestionTimeExtractorクラスを指定すると、イベントを処理したマシンの時刻をベースにWatermarkを入れます。

stream.assignTimestampsAndWatermarks(new IngestionTimeExtractor<>());

ストリームのグルーピング

1つのストリームに複数の種類のイベントが混ざって流れてくるパターン、たとえばIoTならいろんな場所に設置された複数の温度センサーから時々刻々と温度の情報が送られてくる状況において、場所ごとに温度の異常判定を行いたいとなると、温度センサー毎にイベントを分ける必要があります。
このような場合はDataStreamのkeyByを使うと、イベントをグルーピングできます。

たとえば次のようなイベントが1つのストリームに順次流れてくる場合、sensorIdをキーにして、センサー毎の温度のストリームにグルーピングします。

{"timestamp": "2017-05-10T10:00:00Z", "sensorId": 1, "temperature": 20.3}
{"timestamp": "2017-05-10T10:00:00Z", "sensorId": 2, "temperature": 21.0}
{"timestamp": "2017-05-10T10:00:00Z", "sensorId": 3, "temperature": 18.9}
{"timestamp": "2017-05-10T10:01:00Z", "sensorId": 1, "temperature": 20.3}
{"timestamp": "2017-05-10T10:01:00Z", "sensorId": 2, "temperature": 21.1}
{"timestamp": "2017-05-10T10:01:00Z", "sensorId": 3, "temperature": 18.8}
・・・
KeyedStream<Map<String, Object>, String> keyedStream = stream.map(FlinkExecutor::parseJson)
                                                          .keyBy(value -> value.get("sensorId"));

なお、FlinkExecutor::parseJsonは、前回の記事にある、JSON文字列をMapに変換するメソッドです。

グルーピングしたストリームに対してCEPの処理を記述することで、グループ毎に判定が行えるようになります。

続きは次回

ストリームの準備が整ったところで、いよいよCEPの処理に入ります。
長くなりそうなので、今回はいったんこの辺で。
